Как оптимизировать параметры CAD/CAM фрезерования стеклокерамики в голландских стоматологических лабораториях, 2026 г.

В 2026 году голландские стоматологические лаборатории, особенно в Амстердаме, Роттердаме, Утрехте и Гааге, будут в значительной степени полагаться на CAD/CAM-фрезерование стеклокерамики, в основном дисиликата лития, для изготовления передних коронок, виниров, вкладок, накладок и реставраций премоляров. Учитывая широкое распространение внутриротовых сканеров и потребность в точной, эстетичной, минимально инвазивной работе, оптимизация параметров фрезерования имеет важное значение. Правильные настройки уменьшают сколы, улучшают краевое прилегание (цель <100–150 мкм), минимизируют шероховатость поверхности, продлевают срок службы инструмента и сокращают время производства, сохраняя при этом клиническую надежность.

Стеклокерамика на основе дисиликата лития измельчается в предварительно кристаллизованном (метасиликатном) состоянии с использованием мокрого фрезерования с использованием боров с алмазным покрытием и непрерывной подачи охлаждающей воды для предотвращения образования микротрещин, вызванных нагреванием. Кристаллизация после измельчения повышает прочность (обычно 360–500 МПа) и эстетику. Голландские лаборатории извлекают выгоду из систем с открытой архитектурой и гибридных рабочих процессов, интегрирующих 3D-печать моделей/направляющих, но оптимизация фрезерования остается ключом к качеству и эффективности.

Контекст голландской стоматологической лаборатории в 2026 году

Сектор цифровой стоматологии в Нидерландах неуклонно растет: проникновение CAD/CAM в частных лабораториях и клиниках превышает 70%. Эстетический спрос стимулирует использование стеклокерамики для видимых зон, что поддерживается дополнительным страхованием, покрывающим реставрации премиум-класса. Городские лаборатории в Амстердаме и Роттердаме обрабатывают большие объемы косметических операций, а Утрехт специализируется на комплексной работе по реставрации и имплантации. Приоритеты устойчивого развития отдают предпочтение малоотходным процессам и долговечным материалам.

Ключевые проблемы включают сколы кромок во время фрезерования (особенно на тонких срезах, таких как виниры), износ боров в результате жесткого фрезерования и достижение гладких поверхностей для сокращения времени полировки. Оптимизированные параметры решают эту проблему, обеспечивая предельные зазоры ниже клинически приемлемых пределов (150 мкм) и выживаемость >95–98% в долгосрочной перспективе.

Параметры сердечника для оптимизации

1. Скорость шпинделя (об/мин) Скорость шпинделя контролирует эффективность резки и выделение тепла. Для дисиликата лития оптимальные диапазоны составляют 30 000–60 000 об/мин, причем многие системы лучше всего работают при 40 000–50 000 об/мин. Более высокие скорости (например, 40 000 об/мин в сочетании с регулируемой подачей) позволяют получить более гладкие поверхности (Ra часто <1,6–2,0 мкм) и сократить время фрезерования. Более низкие скорости могут привести к чрезмерным усилиям и сколам; чрезмерно высокие скорости без сбалансированной подачи могут привести к полировке, а не к резке. В голландских 4- или 5-осевых станках частота вращения 40 000 об/мин часто обеспечивает наилучший баланс на этапах чистовой обработки.
2. Скорость подачи (мм/мин или мм/зуб) Скорость подачи определяет съем материала за оборот. Для стеклокерамики эффективные скорости варьируются от 2–3 мм/мин в консервативных режимах до 3000–3500 мм/мин в оптимизированных быстрых режимах. Сочетание скорости шпинделя 40 000 об/мин и подачи 3500 мм/мин часто обеспечивает кратчайшую продолжительность фрезерования с улучшенной шероховатостью. Более медленные подачи (например, 2–2,5 мм/мин) подходят для тонкой детализации тонкого шпона, чтобы минимизировать сколы; более высокая подача ускоряет производство в больших лабораториях, но требует надежной охлаждающей жидкости и острых боров.
3. Глубина резания и шаг Глубина резания за проход должна оставаться 0,4–0,8 мм во избежание перегрузки. Шаговер (боковое перекрытие) 40–60% обеспечивает равномерное снятие. Многоэтапные стратегии — черновая обработка (большая глубина/подача), получистовая и сверхчистовая обработка — улучшают адаптацию. Сверхточные протоколы значительно уменьшают осевые расхождения стенок.
4. СОЖ и мокрое фрезерование Непрерывное водяное охлаждение является обязательным для фрезерованной стеклокерамики для отвода тепла и смывания мусора. Адекватная текучесть предотвращает термические трещины и сохраняет остроту инструмента. Сухое измельчение непригодно и увеличивает риск отказа.
5. Выбор инструмента и стратегия Используйте твердосплавные боры с алмазным покрытием (зернистость 106–125 мкм для черновой обработки, более мелкая для чистовой обработки). Стратегии использования нескольких боров (грубые, промежуточные, тонкие/сверхтонкие) сокращают время и износ. 5-осевые станки превосходят 3-осные при обработке сложной геометрии, обеспечивая лучшее краевое прилегание. Оптимизация траектории инструмента (например, трохоидальная или адаптивная) сводит к минимуму вибрацию.

Пошаговое руководство по оптимизации для голландских лабораторий

• Подготовка : Убедитесь, что блоки надежно закреплены. Откалибруйте оси станка и проверьте систему охлаждения. Используйте в программном обеспечении CAM стратегии, рекомендованные производителем.
• Черновая фаза : Более высокая подача/глубина (например, глубина 0,6–0,8 мм, умеренная подача) со скоростью 30 000–40 000 об/мин для объемного удаления. Отдавайте приоритет скорости, отслеживая вибрацию.
• Завершающий этап : Переход на сверхтонкий режим: 40 000–50 000 об/мин, подача 3 000–3 500 мм/мин, уменьшенный шаг. Это обеспечивает превосходное качество поверхности и посадку, особенно в осевом направлении.
• Тестирование и настройка : Реставрации, тестируемые на мельнице (например, одиночные коронки). Измерьте маргинальные/внутренние зазоры с помощью репликальной техники или сканера. Отрегулируйте частоту вращения/подачу, если происходит скалывание (уменьшите подачу) или высокая шероховатость (увеличьте частоту вращения/балансирующую подачу).
• Обслуживание боров : Износ бора — сверхтонкое фрезерование увеличивает износ примерно на 30%. Заменяйте заранее, чтобы поддерживать форму. Исследования показывают, что изношенные боры ухудшают адаптацию.
• Постобработка : Кристаллизовать по протоколу (например, 815–860°C в зависимости от прозрачности). Минимальная полировка благодаря оптимизированной плавности фрезерования.

Преимущества оптимизированных параметров

Оптимизированные настройки обеспечивают:

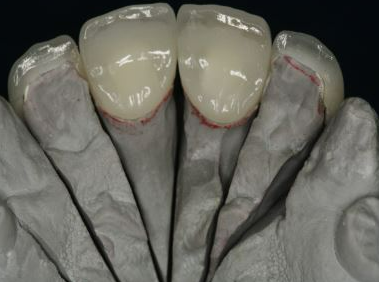

• Краевые зазоры часто составляют 87–146 мкм (значительно ниже клинического порога 150 мкм).
• Уменьшение сколов и повреждений кромок.
• Более гладкие поверхности, требующие меньше ручной обработки.
• Сокращение времени измельчения (например, 4–15 минут на единицу).
• Увеличенный срок службы бора и снижение затрат.
• Более высокая предсказуемость эстетики переднего отдела в голландских косметических случаях.

В некоторых сравнениях композиты на основе смолы могут показывать лучшее внутреннее прилегание, но стеклокерамика превосходит оптические характеристики при точном фрезеровании.

Общие проблемы и решения

• Чипирование : Уменьшите скорость подачи, обеспечьте подачу СОЖ, используйте сверхтонкую стратегию.
• Тепловой урон : Проверьте поток охлаждающей жидкости; избегайте сухих попыток.
• Бур Уир : Мониторинг и замена; сверхтонкий увеличивает износ, но улучшает качество.
• Подходящие варианты : Предпочитайте 5-осевой, а не 3-осевой; регулярно калибруйте.
• Время против качества : Быстрые режимы подходят для крупных лабораторий Роттердама; точные режимы для прецизионных гильз Утрехт.

Будущие тенденции в голландских лабораториях (2026+)

Предложения параметров с помощью искусственного интеллекта и гибридные рабочие процессы фрезерования/печати улучшат оптимизацию. Рост в Европе (CAGR ~8–10%) поддерживает инвестиции в высокоскоростные шпиндели (до 100 000 об/мин) для более быстрой и плавной обработки.

Заключение

Оптимизация параметров CAD/CAM-фрезерования стеклокерамики в голландских стоматологических лабораториях с упором на скорость шпинделя 30 000–60 000 об/мин, сбалансированную скорость подачи (до 3500 мм/мин), влажное охлаждение и многоэтапные стратегии – обеспечивает превосходное краевое прилегание, минимальное количество сколов и эффективное производство. Лаборатории в Амстердаме, Роттердаме, Утрехте и за их пределами создают надежные и эстетичные реставрации, отвечающие растущим ожиданиям пациентов и клиническим стандартам. Регулярная калибровка, управление борами и тестирование параметров обеспечивают стабильные результаты. По мере развития цифровой стоматологии в Нидерландах точное фрезерование дисиликата лития остается ключевым фактором обеспечения естественной и долговечной работы в области передних/премоляров, что будет способствовать конкурентоспособности лабораторий и удовлетворенности пациентов в 2026 году.
