Guía de cómo elegir bloques de circonio: desde coronas individuales hasta restauraciones de arcada completa

Introducción a los bloqueos circulatorios en odontología digital.

Los bloques de circonio son la piedra angular de las restauraciones dentales CAD/CAM modernas y ofrecen una resistencia, biocompatibilidad y estética excepcionales. Clasificados principalmente por contenido de itria (3Y, 4Y, 5Y), varían desde alta resistencia (HT/ST, >900 MPa) para casos de carga hasta alta translucidez (UT, 600-800 MPa) para zonas estéticas. Los bloques multicapa, con tono degradado y translucidez, dominarán entre el 60% y el 70% del mercado en 2025, imitando los dientes naturales y reduciendo el tiempo de tinción.

El mercado mundial de circonio dental está valorado en alrededor de 1.000 millones a 2.000 millones de dólares en 2025, con un crecimiento de entre el 8 y el 10% CAGR, impulsado por la demanda de soluciones sin metales en medio de enfermedades bucales que afectan a miles de millones.

Comprender los tipos de bloques de circonio.

• Alta resistencia (HT/ST) : 900-1200+ MPa, menor translucidez (30-40%). Ideal para posterior/portante de carga.
• Alta translucidez (UT) : 600-800 MPa, mayoritariamente translúcido (>45%). Apto para estéticas anteriores.
• multicapa : Capas degradadas (4-8+), que combinan fuerza en cervical y translucidez en incisal. Más versátil.

Coronas individuales: anterior versus posterior

Las coronas individuales son la aplicación de circonio más común.

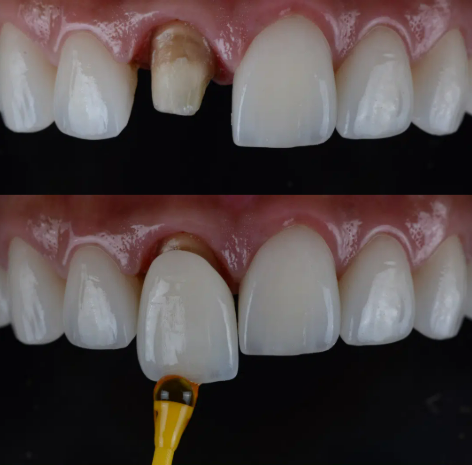

coronas anteriores : Prioriza la translucidez. Elija UT o UT multicapa (translucidez >45%, resistencia 600-800 MPa). Espesor mínimo 0,5-1 mm. Los bloques multicapa proporcionan un gradiente natural para la fluorescencia y la combinación de tonos.

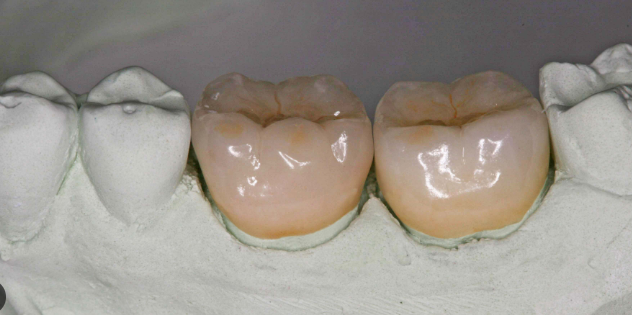

Coronas posteriores : Concéntrate en la fuerza. HT/ST multicapa (900-1200 MPa). Espesor 1-1,5 mm por oclusión. Excelente para el bruxismo; riesgo de fractura bajo (<2%).

Prefiere multicapa para una estética equilibrada.

Puentes: de tramo corto a tramo largo

Los puentes exigen una mayor resistencia debido a los conectores.

Luz corta (3-4 unidades) : HT/ST multicapa (>1000 MPa). Sección transversal del conector >9 mm². Supervivencia >92-95% a los 5 años.

Luz larga (>4 unidades) : Monocapa o híbrido de alta resistencia (1200+ MPa). Evite los ultratranslúcidos para prevenir la fractura por flexión.

Inlays, Onlays y Carillas

Restauraciones conservadoras.

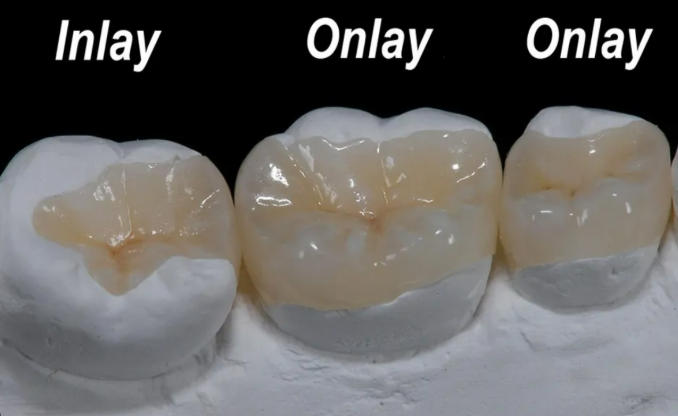

Incrustaciones/Incrustaciones : Multicapa HT de resistencia media (700-900 MPa). Espesor 0,7-1,2 mm. Supervivencia >94%.

carillas : UT ultratranslúcido (>50% de translucidez). Delgada de 0,3 a 0,5 mm para una preparación mínima.

Restauraciones soportadas por implantes

Los implantes requieren resistencia a la fatiga.

Coronas de implante único : HT/ST multicapa (900-1100 MPa). Translúcido 35-45% por estética.

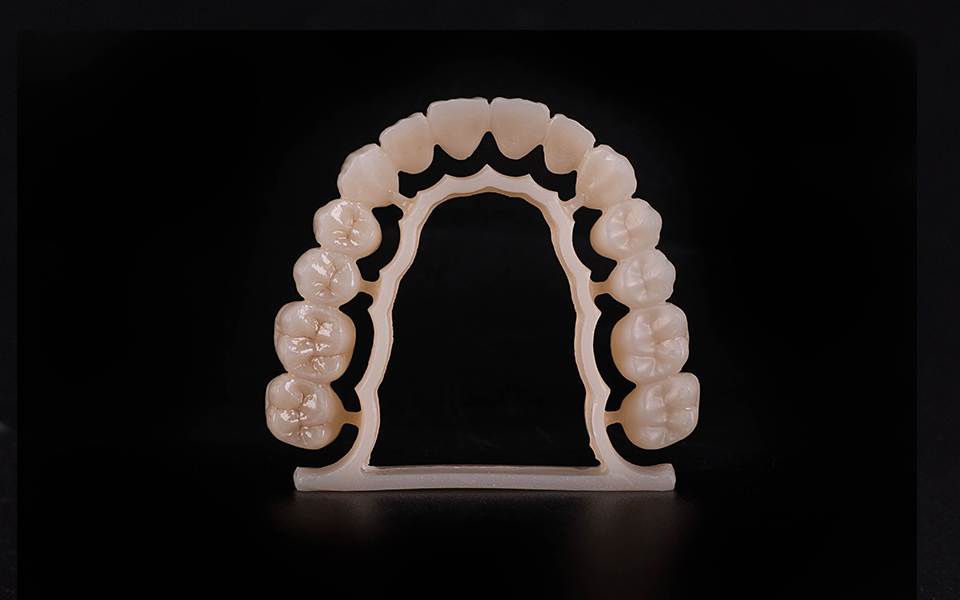

Unidad múltiple/arco completo : Alta resistencia (más de 1200 MPa), a menudo multicapa híbrida.

Factores clave de selección

• Fuerza vs Estética → Posterior: HT/ST; Anterior: UT/multicapa.
• Perfil del paciente → Bruxismo: Alta resistencia; Joven: Alta translucidez.
• Tratamiento → En la consulta: bloques de sinterización rápida; Laboratorio: Estándar.
• Tendencias regionales → Europa/Norteamérica: Estética multicapa; Asia-Pacífico: alta resistencia rentable.

Conclusión

La elección de bloques de circonio por tipo de restauración garantiza resultados óptimos: >95 % de supervivencia cuando se combinan adecuadamente. Las opciones multicapa ofrecen versatilidad para la mayoría de los casos en la era digital de 2025. Consulte las especificaciones de materiales y los datos clínicos para tomar decisiones específicas para cada paciente.
